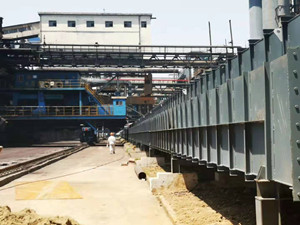

水封槽式地面站除塵器,焦化廠水封槽除塵器,焦?fàn)t機側水封式除塵器維修改造焦化廠除塵器水密封適用于搗固焦?fàn)t裝煤和推焦時，焦?fàn)t除塵水封集塵系統組成：集塵煙道、排水系統、循環水系統、水封槽和用于支撐集塵煙道和水封槽的支架。
焦化廠除塵器水密封適用于搗固焦?fàn)t裝煤和推焦時，地面站風機由低速變?yōu)楦咚?，搗固裝煤車和推焦機尾部U型導煙管伸入水封槽中由水封槽的入口端伸入由出口端伸出與分隔后的集塵煙道的腔室連通，搗固裝煤和推焦外溢煙塵分別通過兩根U型導煙管進入上下布置的不同的集塵煙道中，然后將收集的煙塵輸送到地面站進行凈化處理。其中水封槽里的水對煙塵的輸送進行零泄漏密封，可以同時密封這兩個集塵煙道，每個集塵煙道工作時在水封槽里形成不同的水位壓差，壓力由地面站變頻風機調節控制達到水位壓差穩定，進而實現分別用于搗固裝煤除塵和推焦除塵煙塵的輸送，兩個集塵煙道互不影響，兩個集塵煙道可以單獨工作，也可以同時工作。
在兩個集塵煙道對煙塵輸送的過程中有少量的水汽因降溫沉積到集塵煙道下部，還設置了排水系統對集塵煙道沉積的少量水定期進行排空。水封槽底部設置循環水系統，對水封槽里的水進行排放和補充。水封槽、集塵煙道A和集塵煙道B由支架支撐，但并非剛性連接，而采用集塵煙道整體和水封槽整體底端框架預設凸出結構嵌入于支架頂部預設凹槽內，實現水封槽長度方向上可竄動寬度方向上限位的連接形式，此結構用于釋放應力，_結構的安全。
如何實現移動車輛與地面除塵站的可靠連接，確保除塵系統的氣密性是設計中的重點與難點 。解決移動車輛與地面除塵站對接通常有 3 種做法：皮帶式連接、多閥管道式連接、U 型水封式連接。
a、密封皮帶提升小車方式由攔焦車牽引的皮帶小車街在膠帶覆蓋的集塵管道上，并與導焦車上主集塵罩相連，導焦車行走在哪里，與其同步行走的皮帶提升小車_將那里的管道上部膠帶抬走，由氣體轉送密封裝置將集塵罩收集的煙氣從皮帶抬起管道開口處送入集塵管道。集塵管道可以做成U形或大半圓形，開口處由格柵板，格柵板主要支撐管道上的皮帶以及承受管內負壓，形成皮帶向管內凹陷的壓力。
b、固定接翻板閥方式固定接口翻板閥對接方式是在與攔焦機一起移動，通過對焦?fàn)t推焦地面除塵站煙氣導通方式的比較，闡述了“U"型管水封式地面除塵站的基本結構形式和工藝流程，以及“U”型管水封式煙氣導通方式的特點。“U”型管水封式推焦除塵，地面除塵站動的大型吸氣罩上設置了2個可伸縮的活動對接口，并與固定接口位置相對應。對接操作由設在攔焦機上的液壓裝置控制和驅動，焦?fàn)t出焦時，首先將2個可伸縮接口上部的液壓缸推出，打開固定接口閥中靠自重關閉的密封翻板，然后再推出2個可伸縮接門側面的4個液壓缸，將可伸縮的活動接口與固定翻板閥對應的固定接口嚴密對接，形成煙氣進入地面站的通道。然后，出焦煙氣將通過大型吸氣罩捕集，在地面站風機的作用下，順暢地通過可伸縮活動對接口，經集塵干管進入地面站凈化，集塵干管為圓形或矩形。
c、兩種方式的比較密封皮帶提升小車與固定接口翻板閥對接式煙氣導通方式，均能實現將出焦煙氣從攔焦車吸氣罩導入地面除塵站，但在使用上各有利弊。密封皮帶提升小車的優點是隨攔焦車同步行走，不需要特殊的對接，攔焦車在_位置，吸氣罩與地面站始終接通。對二次對拉推焦的炭化室，在摘爐門的短時間內對煙塵捕集有_優勢；缺點是小車行走頻繁，加之煙氣溫度高，工作環境惡劣，皮帶老化快，使用壽命短，一般1到2年倒需要_換1次皮帶。另外，小車的傳動部件多，維修工作量大，并愛天氣變化影響（如風、雨、雪），運行中易出現皮帶跑偏，漏風量偏大等問題。固定接口翻板閥的優點是使用壽命長，運行穩定，維修工作量_小，缺點是該導通方式設備一次性投入高，比密封皮帶提升小車高出3%-5%。經綜合分析，公司采用了和未來我國高技術水平的“U”型管水封式地面站除塵技術。
焦化廠煙道水封槽式地面站除塵器工作原理原理及設計
水封槽的結構可分為水槽和氣路通道，推焦機上的 u 型管位于水槽內，從U型管出來的氣體被吸入氣路通道。水槽是連續的、沒有隔板的整體，_推焦機的正常移動。煙塵從U型管道冒出，會有部分粉塵落入水封槽內的水中，為避免沉淀及磨損U型彎頭，在水封槽中間位置設有電動排污閥，定期進行排放。泥渣排出時，在水封槽兩端注入清潔的工業用水，_注入水封槽的水量高于排出的水量。
焦化廠地面站除塵器選型要點和設計巧
皮帶集塵管路和翻板集塵管路漏風量大，收集煙塵的效果差；水封集塵管路零泄漏密封，收集煙塵效果好。但一條水封集塵管路不能同時收集搗固裝煤和推焦煙塵，容易發生bao zha，而設置兩條水封集塵管路又受限于爐體、搗固裝煤車和推焦機空間布置的限制，水封集塵管路布置不開，并且成本高。
焦化廠除塵器水密封適用于搗固焦?fàn)t裝煤和推焦時，地面站風機由低速變?yōu)楦咚?，搗固裝煤車和推焦機尾部U型導煙管伸入水封槽中由出口端伸出與分隔后的集塵煙道的腔室連通，搗固裝煤和推焦外溢煙塵分別通過兩根U型導煙管進入上下布置的不同的集塵煙道中，然后將收集的煙塵輸送到地面站進行凈化處理，其中水封槽里的水對煙塵的輸送進行零泄漏密封，可以同時密封這兩個集塵煙道，每個集塵煙道工作時在水封槽里形成不同的水位壓差，壓力由地面站變頻風機調節控制達到水位壓差穩定，進而實現分別用于搗固裝煤除塵和推焦除塵煙塵的輸送，兩個集塵煙道互不影響，兩個集塵煙道可以單獨工作，也可以同時工作。
焦化廠地面除塵站煙氣導通裝置的選擇：

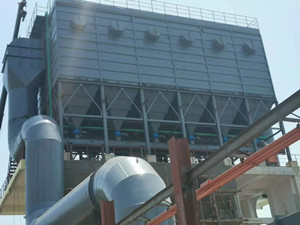

焦?fàn)t布袋除塵器是目前煙塵治理效果較好的技術，因而得到了廣泛應用。但我國使用地面站除塵系統的廠家其除塵系統的設備和工藝基本相同，即出焦時產生的大量陣法性煙塵在地面站風機的作用下導入集塵干管，再送到地面站凈化后排入大氣。
