焦?fàn)t機側U型水封式地面站除塵器改造技術要求
U型水封式地面站除塵器,焦?fàn)t機側煙道水封除塵系統,焦?fàn)t機側除塵器改造我公司針對焦?fàn)t機側煙道粉塵治理一般采用兩種形式，一種是皮帶密封式焦?fàn)t除塵系統（如：唐山中潤焦?fàn)t煙塵治理），一種是U型水封槽式地面站除塵系統（如：湖北新冶鋼焦?fàn)t機側粉塵治理）這兩種方式我公司均已運用到實際生產中，并取得了客戶的認可，實現了10mg/m³的排放標準。
眾所周知焦化廠每座焦?fàn)t設有裝煤車、推焦車、導煙車、攔焦車各一臺。
1、裝煤時機側爐門口采取導煙車側吸收集煙氣，爐門中、下部煙氣不能有效收集，在裝煤時爐門口有黃煙無組織排放。
2、焦?fàn)t機側推焦車取門和推焦過程無除塵裝置，摘取爐門和推焦過程中機側的煙氣和粉塵無法收集，形成無組織排放。故在焦?fàn)t機側新建地面除塵。
一、焦?fàn)t機側地面除塵部分設計施工范圍
1.機側爐頭上部加裝煙氣導流板 150 塊；
2.裝煤車及推焦車各安裝一套煙氣收集裝置及煙氣輸送管道，每套支管道上安裝一臺電動調節閥；

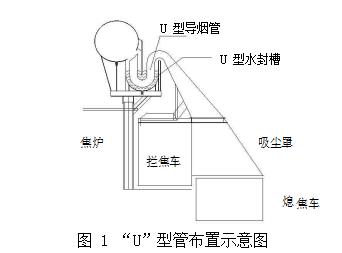

3.機側每臺車裝配一套U 型導煙管；
4.在機側滑線立柱內側安裝水封式通風槽，水封式通風槽安裝在地面；
5.除塵干管從水封式通風槽的一端（1#焦?fàn)t東邊）直聯至機側除塵地面站的入口,除塵干管∮2000mm。
6.機側地面除塵站新建預噴涂裝置一套，噴涂用的焦粉取之于焦側地面除塵站灰倉，采用空氣管道輸送到機側地面除塵站。
7.新建機側地面除塵站：除塵站位于 1#焦?fàn)t東邊(占地 21 米×13 米)。
8.機側地面除塵站電氣控制系統。
9.煙囪安裝粉塵及二氧化硫在線檢測設備，含煙囪的旋梯和平臺。
機側地面除塵站土建設計、施工及水封式通風槽、除塵干管基礎土建設計、施工。
二、焦?fàn)t機側U型水封式地面站除塵器工藝流程
各捕集罩及導流板→推焦車/裝煤車上連接管道→U 型導煙管（固定在裝煤、推焦車尾部）→水封式通風槽→除塵干管→除塵器→風機→消音器→煙囪排出。
焦化廠除塵器水密封適用于搗固焦?fàn)t裝煤和推焦時，地面站風機由低速變?yōu)楦咚伲瑩v固裝煤車和推焦機尾部U型導煙管伸入水封槽中由水封槽的入口端伸入由出口端伸出與分隔后的集塵煙道的腔室連通，搗固裝煤和推焦外溢煙塵分別通過兩根U型導煙管進入上下布置的不同的集塵煙道中，然后將收集的煙塵輸送到地面站進行凈化處理。其中水封槽里的水對煙塵的輸送進行零泄漏密封，可以同時密封這兩個集塵煙道，每個集塵煙道工作時在水封槽里形成不同的水位壓差，壓力由地面站變頻風機調節控制達到水位壓差穩定，進而實現分別用于搗固裝煤除塵和推焦除塵煙塵的輸送，兩個集塵煙道互不影響，兩個集塵煙道可以單獨工作，也可以同時工作。
在兩個集塵煙道對煙塵輸送的過程中有少量的水汽因降溫沉積到集塵煙道下部，還設置了排水系統對集塵煙道沉積的少量水定期進行排空。水封槽底部設置循環水系統，對水封槽里的水進行排放和補充。水封槽、集塵煙道A和集塵煙道B由支架支撐，但并非剛性連接，而采用集塵煙道整體和水封槽整體底端框架預設凸出結構嵌入于支架頂部預設凹槽內，實現水封槽長度方向上可竄動寬度方向上限位的連接形式，此結構用于釋放應力，_結構的安全。
三、U型水封式地面站除塵器設備結構
1、爐頭導流板：保留現有爐頭罩，加強與爐柱間密封，在爐門上方加煙氣導流板，導流板外沿到爐柱外側 200-250mm,導流板為碳鋼材質，鋼板厚度 6mm。數量 150 個。
2、U 型導煙管：板厚 6mm，材質 304 不銹鋼。
3、水封式通風槽：水封式通風槽即是通風管，也是散熱管，當高溫?zé)煔馔ㄟ^時，由于管道較長，會對煙氣起到很大程度的散熱降溫作用，水封式通風槽設計成方形結構。
3.1水封式通風槽截面積：1#、2#爐通風槽采用等截面，通風截面積為 3.0m2；通風槽長度：大約 280m。
3.2水封式通風槽槽壁板厚度全部為 10mm，材質炭鋼。
3.3水封式通風槽較大通風量：240000m3/h；較大通風耐壓：-6500Pa；氣體流速：≤23m/s；通風槽末端設置重力平衡閥。
3.4水封式通風槽設進水閥和排污閥。排污閥為電動，規格 DN150， 排污閥數量：風管部位每間隔 30 米設置一臺，水管部位每 10 米間隔設置一臺。
4、車載管道電動調節閥門：接口：Ø1400mm（或當量直徑），鋼板厚度 5mm； 驅動方式：電動。
4.1 切換電動調節閥門分別安裝于推焦車、裝煤車與共 4 臺，工作時打開，風量可電動調節,運行完畢關閉，相互切換使用。
5、預噴涂裝置：利用高壓空氣將噴涂粉料噴入布袋除塵器前入口管道內，使粉塵均勻涂在各條濾袋上，防止含焦油的裝煤煙氣粘附濾袋使濾袋失去過濾能力而不能使用。灰倉容積：>8m3，鋼板厚度不小于6mm； 主噴射器噴射能力 25kg/min, 使用壽命大于 2 年； 出料閥6-25Kg/min 可調；插板閥：200X200；電動卸料器：200X200
5.1 預噴涂裝置所用的噴涂粉料取自焦側地面除塵站灰倉，用空氣管道輸送至機側地面除塵站。
